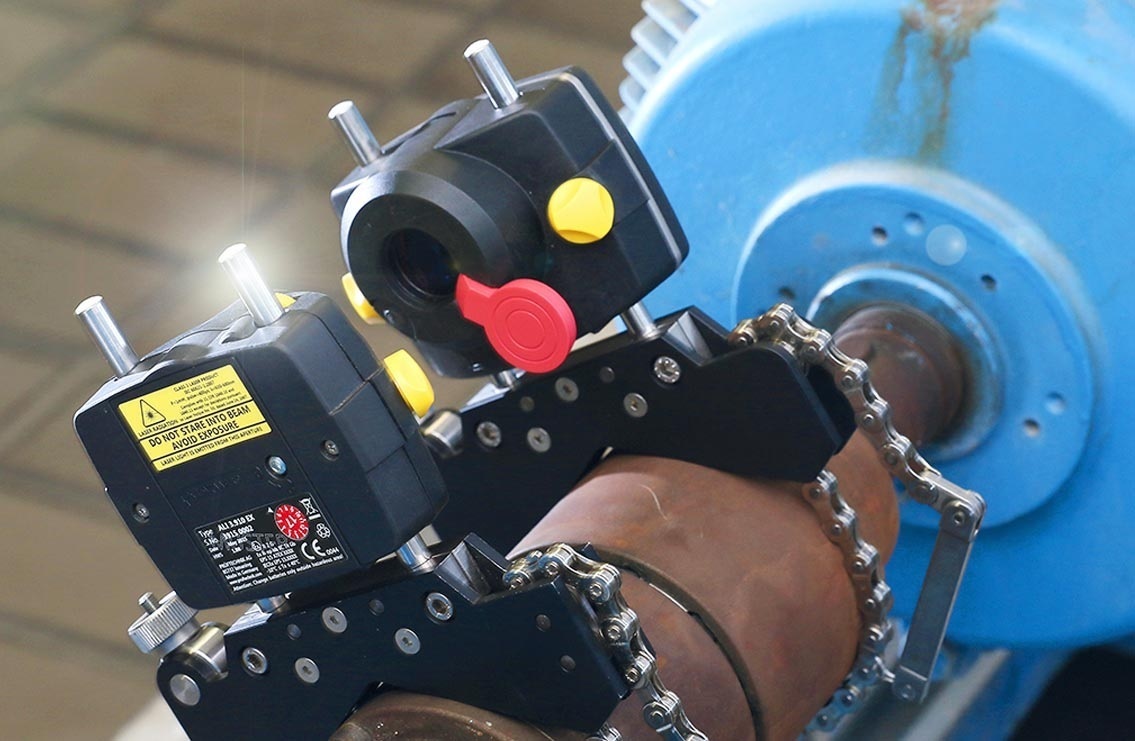

Справочное изображение; исполнение подтверждается по заявке
OPTALIGN touch: система лазерной центровки валов
В наличии
Pruftechnik AG

Система лазерной центровки OPTALIGN Touch

Цена по запросу

При заказе нескольких единиц действует скидка, размер скидки фиксируем в КП.

Гарантия
Условия гарантии подтверждаются до заказа
Документ по запросу
Документ по запросу

Доставляем по Казахстану транспортной компанией. Перевозчик, стоимость, срок и пункт получения согласуются при оформлении заказа.

Условия получения согласуются при оформлении заказа.

Схему валов сопоставляют с режимами измерения

OPTALIGN Touch предназначен для выверки горизонтальных, вертикальных и фланцевых агрегатов. В описании указаны соединённые и разъединённые, вращаемые и невращаемые валы, а также диапазон допуска 0,01–0,1 мм. В запросе опишите словами точную схему соединения.

Назовите диаметры валов, размеры муфты, расстояния между опорами и доступ к местам установки датчика и лазера. Для вертикальной или фланцевой машины опишите вид соединения и расположение крепежа. Требуемый допуск запишите отдельным значением.

Функции выбирают под последовательность работ

Режим Live Move показывает корректировку в вертикальной и горизонтальной плоскостях. SWEEP собирает множество точек без остановки вала в заданных положениях датчиков. Для большой расцентровки предусмотрена функция InfiniRange; указанная погрешность системы — менее 1%.

Система поддерживает выверку цепочки до шести агрегатов, поправки на всплытие вала и температурное расширение, ввод показаний часовых индикаторов. Также перечислены работа с карданными и промежуточными валами и смена подвижной опоры. Включите в запрос только нужные операции.

Базовый комплект связывают с креплениями

Комплект ALI 51.000 включает компьютер Touch, датчик sensALIGN 5 со встроенным Bluetooth, лазер sensALIGN 5, зарядные устройства, кабели и компактные цепные крепления. В перечне также есть рулетка, средство для очистки оптики, носитель с программным обеспечением и документы.

Для особого доступа отдельно рассматривают магнитные, тонкие и скользящие крепления, а также комплекты для карданных валов, роторов и отверстий. Состав подбирают по диаметрам и положению валов, после чего сохраняют коды выбранных принадлежностей.

Отчётность учитывают при подготовке задания

Программное обеспечение ALIGNMENT CENTER предназначено для подготовки, хранения и анализа отчётов по центровке. Укажите, какие результаты нужно передавать после измерений и какие данные должны различать агрегаты.

Итоговая спецификация объединяет обозначение OPTALIGN Touch, комплект ALI 51.000, требуемые крепления и перечень функций. В ней же записывают расположение машин, размеры, допуски и условия доступа, использованные при выборе.

Доставляем оборудование по Казахстану через транспортную компанию, доступную для выбранного города, до ближайшего подходящего пункта получения. Перевозчика, стоимость, срок и конкретный пункт согласуем при оформлении заказа.
Optalign Touch: это карточка измерительного прибора для покупки и подбора оборудования. Если нужна работа инженера на объекте, перейдите на страницу услуги по центровке валов.

Назначение

Система предназначена для лазерной выверки соосности валов. При подборе уточняют расположение машин, тип соединения и возможность поворота валов. Допустимую остаточную несоосность принимают по требованиям конкретного агрегата; универсальный допуск для всех машин здесь не задаётся.

Исполнение

Общепромышленное, беспроводное по Bluetooth с помощью встроенного модуля беспроводной передачи данных.

Комплект системы: промышленный компьютер Touch, лазер sensALIGN 5 и пятикоординатный датчик sensALIGN 5.

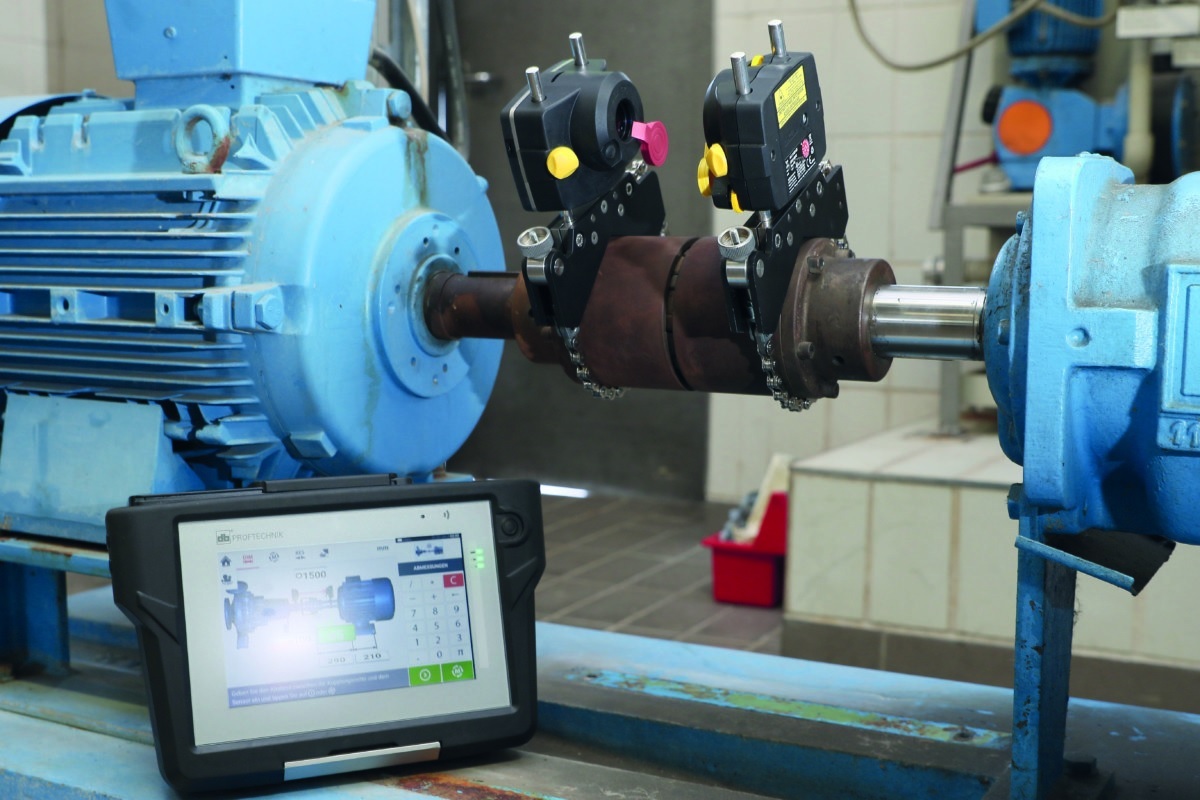

Optalign Touch - прибор для выверки соосности валов

Особенности системы

В конфигурации sensALIGN 5 режим Sweep собирает данные при вращении вала, Live Move отображает корректировки в горизонтальном и вертикальном направлениях, а InfiniRange расширяет рабочую область измерений. Линейное разрешение датчика составляет 1 мкм; его не следует приравнивать к погрешности измерения или допуску центровки.

Для сложных задач отдельно проверяют возможности предлагаемой аппаратной и программной конфигурации: число машин и муфт в одной цепочке, учёт теплового расширения и всплытия вала, работу с карданными и промежуточными валами, измерения по нескольким точкам и обработку отчётов. Наличие этих возможностей и совместимость программного обеспечения подтверждают по составу конкретного комплекта.

Измерительный комплект для выверки соосности валов ALI 51.000 Optalign Touch содержит:

  • ALI 51.800 Кейс из ударопрочного пластика со вставками;
  • ALI 50.200-STD Промышленный компьютер Touch;
  • ALI 50.651 Зарядное устройство для компьютера Touch;
  • ALI 12.502-2 Кабель для соединения компьютера Touch с ПК / принтером, 2 м;
  • ALI 3.901 Датчик sensALIGN 5 со встроенным модулем Bluetooth;
  • ALI 3.953 Зарядное устройство для датчика sensALIGN 5;
  • ALI 3.952 Кабель микро-USB для зарядного устройства датчика sensALIGN 5;
  • ALI 3.910 Лазер sensALIGN 5;
  • ALI 2.118 Комплект компактных цепных креплений: натяжная цепь (ALI 2.115), длина 600 мм, 2 шт.; стойка (ALI 2.172), длина 200 мм: 4 шт; основание крепления (ALI 2.117): 2 шт.
  • ALI 2.911 Салфетка для очистки оптики;
  • ALI 3.589 Измерительная рулетка мм/дюйм;
  • ALI 17.451 Флэш-карта USB с установочным файлом ПО ARC 4.0 Руководством по эксплуатации OPTALIGN touch на русском языке;
  • DOC 50.601 Руководство по технике безопасности;
  • DOC 51.101 Карманное Руководство по эксплуатации прибора OPTALIGN touch на русском языке;
  • ALI 9.516.DG Сертификат калибровки датчика sensALIGN 5;
  • Сертификат качества завода изготовителя;
  • Паспорт прибора OPTALIGN touch;
  • Гарантийный талон;
  • Кейс для переноски прибора.

Дополнительные комплектующие к комплекту измерительного прибора ALI 51.000 Optalign Touch:

  • ALI 2.112 Магнитное крепление;
  • ALI 2.112 SET Комплект магнитных креплений;
  • ALI 2.109LSET Малое экстра тонкое крепление;
  • ALI 2.109 SET Комплект экстра тонких креплений;
  • ALI 2.230 Скользящее магнитное крепление для не вращаемых валов;
  • ALI 2.761 Магнитное крепление для центровки роторов и отверстий;
  • ALI 2.761 SET Комплект магнитных креплений для центровки роторов и отверстий;
  • ALI 2.893 SET Крепление для центровки карданных валов;
  • ALI 2.874 SET Малое крепление для центровки карданных валов.
